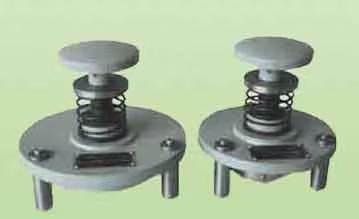

本试样取样器是瓦楞纸板平压强度试验必备的专用取样器具，它可快速、准确的切取规定面积的试样，是瓦楞纸板及纸箱生产、科研及质量监督检验部门理想的辅助试验器具。

二、主要技术特性

取样面积：64.5cm²   (ZWPY-645型)

               32.2 cm²   (ZWPY-322型)

取样面积误差：±0.5cm²

取样厚度：＞7mm

仪器净重：6kg

三、安装与调试

1．打开包装箱，取出取样器及随机技术文件。

2．除去各部防锈脂及尘积物。

3．检查刀片是否损坏，如损坏则应更换新刀片。

4．将取样器放置在3-4mm厚的胶垫上，胶垫表面应平整光滑

四、操作步骤及注意事项

1．将平直的瓦楞纸板平放在胶垫上。

2．将支足（5）的锥尖压入瓦楞纸板内定位。

3．将旋柄（1）压下，使刀片（6）刚好与瓦楞纸板接触，顺时针方向旋动旋柄，旋动时逐渐向下加力，直至切下试样。

刀片的更换与调整

-2-

1．松开螺钉（7），取下刀片，换装新刀片并旋紧螺钉。

2．斜向调整刀片位置，可改变刀片的切入深度。

注意事项

1．切样时，刀片运动轨迹应为螺旋向下，逐渐切入试样，不得直接用手将切刀压入试样。

2．使用一段时间后，应更换刀片（市面上售双面刀片）

五、维护与保养

经常保持取样器清洁，不用时应在刀刃部分涂防锈油，转动部位定期加注少量润滑油。
